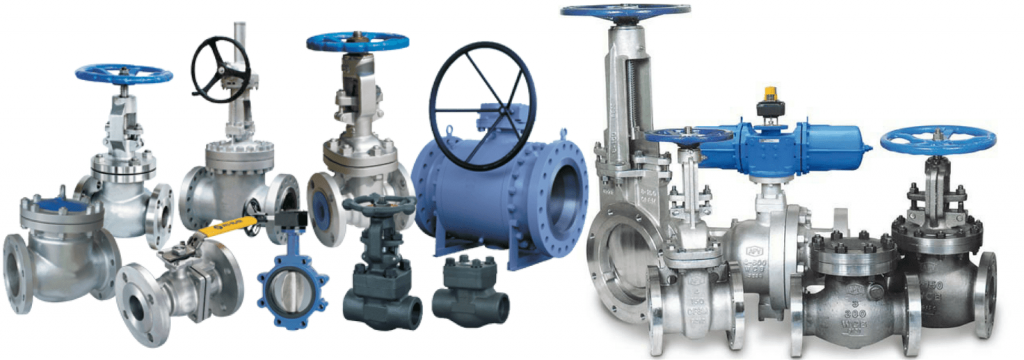

Задвижки для трубопроводов

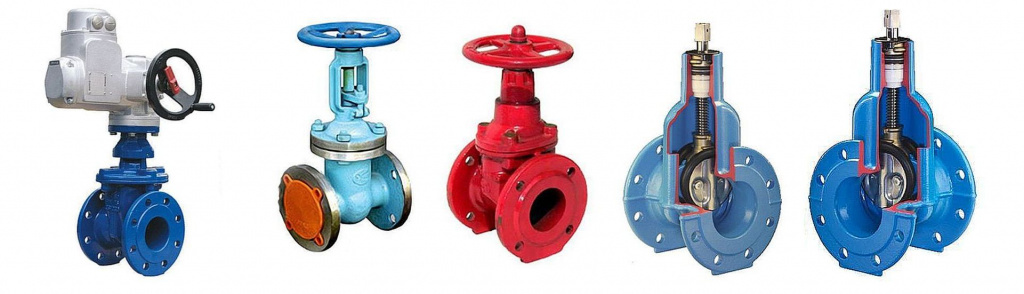

Виды задвижек

Задвижка - это элемент трубопроводной запорной арматуры, который широко применяется в трубопроводных системах. Каждая задвижка имеет запорный элемент, который перемещается перпендикулярно оси потока рабочей среды. При опускании запорного элемента поток рабочей среды перекрывается - положение «закрыто». При поднимании затвора поток рабочей среды перемещается без помех по трубопроводу - положение «открыто». Задвижки, как элемент трубопроводной запорной арматуры, до сих пор являются наиболее популярными в различных трубопроводных системах, таких как:

• нефтепроводы,
• газопроводы,
• системы водоснабжения, канализации и пожаротушения,
• системы химической и пищевой промышленности и многих других.

Задвижки для трубопроводов различаются по множеству параметров.
Основными параметрами, по которым различают задвижки являются:

• материал корпуса;
• тип шпинделя;
• конструктивное исполнение затвора;
• тип уплотнительных материалов затвора;
• тип привода;
• способу присоединения к трубопроводу.

Корпус задвижки
Корпус задвижки состоит из основной части (самого корпуса) и крышки. Корпус задвижки устанавливается в трубопроводную магистраль. Крышка же предназначена для крепления и управления перемещением запорного элемента. По материалу корпусных деталей задвижки делятся на стальные и чугунные.
Чугунные задвижки
Чугунные задвижки применяются в трубопроводных системах, которые работают при небольших динамических нагрузках и малых температурах. Область применения чугунных задвижек - это в основном системы трубопроводов горячей и холодной воды, канализации. Для дополнительной антикоррозийной защиты задвижек на корпус наносится специальное эпоксидное покрытие.
Чугунные задвижки изготавливают из следующих видов чугуна:

• серый (СЧ) - представляет собой сплав железа с углеродом с волокнистыми включениями графита. Серый чугун обладает хорошими литейными свойствами;
• ковкий (КЧ) - обладает мягкостью, хрупкостью, пластичностью, стойкостью к химическому растрескиванию металла;
• высокопрочный (ВЧ) - отличается износостойкостью, повышенными механическими свойствами по сравнению с другими видами чугуна. В состав высокопрочного чугуна входят графитовые включения сфероидальной формы;
• белый чугун — применяется как основа для изготовления ковкого чугуна.

Корпуса чугунных задвижек изготавливаются при помощи метода литья.
