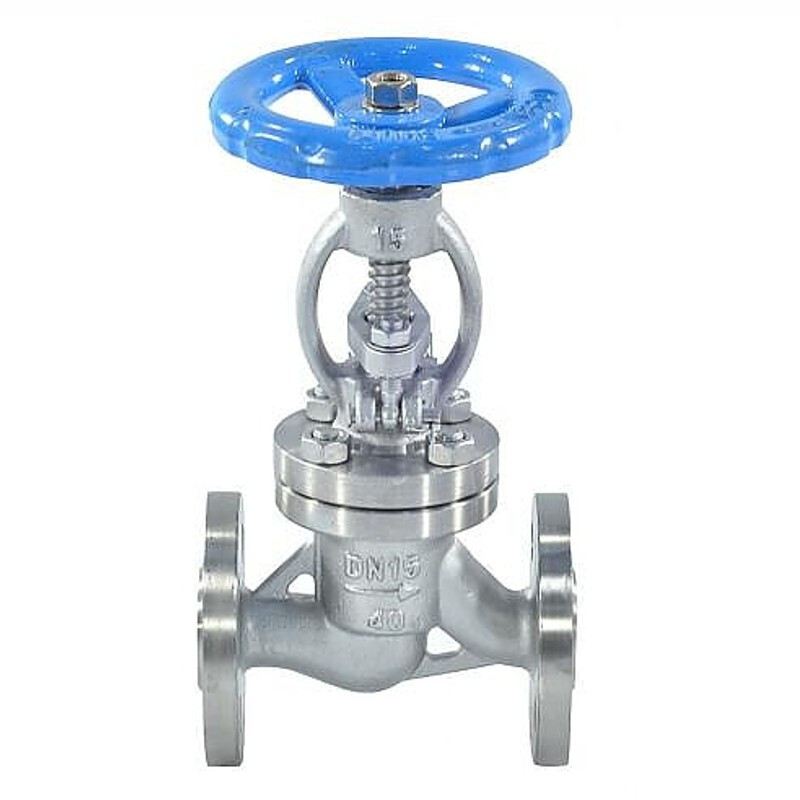

Клапаны для трубопровода

Основные типы клапанов

Клапаны – разновидность трубопроводной арматуры. Их назначение – открывать, закрывать, регулировать потоки рабочих сред, когда изменяются условия. К примеру, повышается давление в трубопроводе, сосуде, ёмкости, меняется направление потоков.
К слову, само название обозначенных устройств произошло от немецкого слова «кlappe», которое переводится, как крышка. Ведь указанные устройства действительно,словно крышки, открывают или закрывают проходы, в частности, труб.
Клапаны – это запорно-регулирующая трубопроводная арматура. Обсуждаемые изделия, по сути, представляют собой периодические препятствия, расположенные внутри труб. Их размеры варьируются в достаточно широком диапазоне и определяются параметрами труб, на которых их устанавливают. Их крепят на трубопроводы, используя резьбовое, фланцевое либо сварное соединения.
Материалы изготовления

Для производства клапанов используют различные материалы:

• нержавеющие и углеродистые стали;
• чугун;
• бронзу;
• сплавы, содержащие никель, в частности, монель, инконель;
• хромомолибденовые сплавы.

Выбор материала определяется сферой дальнейшего использования клапанов. Так, к примеру, из бронзы изготавливают изделия, которые устанавливаются на трубопроводах, транспортирующих коррозионно-активные среды. Углеродистые стали отличаются высокой прочностью, из них изготавливают устройства, устанавливаемые на трубы, работающие в условиях высокого давления и т.д..
Свойства

Обсуждаемые изделия обладают следующими свойствами:

• малой строительной высотой;
• быстрым срабатыванием;
• высокой герметичностью;
• противодавлением потокам;
• большим гидравлическим сопротивлением;
• необходимостью применять значительные усилия на привод затворов.

Первые три свойства одновременно являются несомненными достоинствами клапанов, а оставшиеся, увы, относятся к их недостаткам.
Типы клапанов

Существует несколько типов клапанов. Каждый из них с полным основанием можно назвать весьма востребованными элементами трубопроводных систем. В зависимости от устройства и предназначения обозначенные изделия бывают:

• запорными (их ещё называют вентилями), применяемыми для глухого перекрытия потоков рабочих сред в трубопроводах, качественные вентили обеспечивают плотное закрывание, исключающее наличие даже мельчайших целей, а, следовательно, полную герметизацию;
• обратными поворотного типа, используемыми для перекрытия трубопроводных систем при падении давления, чтобы не допустить образование обратных потоков, устройства указанного типа бывают простыми и безударными;
• обратными подъёмного типа с автоматически выдвигающимися затворами перпендикулярно направлениям движения потоков в трубопроводных системах, к этому типу, в частности, относятся специальные клапаны, называемые приёмными, которые устанавливают в начале трубопроводов;
• предохранительными– они незаменимы в оснащении трубопроводных систем высокого давления, клапаны данного типа срабатывают, когда давление превышает допустимый уровень, наиболее востребованы предохранительные клапаны с пружинными механизмами;
• регулирующими, отличающимися сложностью конструкции, обусловленной наличием двух частей: механической и электронной, последняя ответственна за отслеживание различных параметров: давления, температуры, плотности, – на основании которых задвижка меняет положение;
• смесительными – их используют, когда необходимосмешивать потоки рабочих сред из нескольких трубопроводных систем для регулирования температуры либо приготовления определённых смесей.
